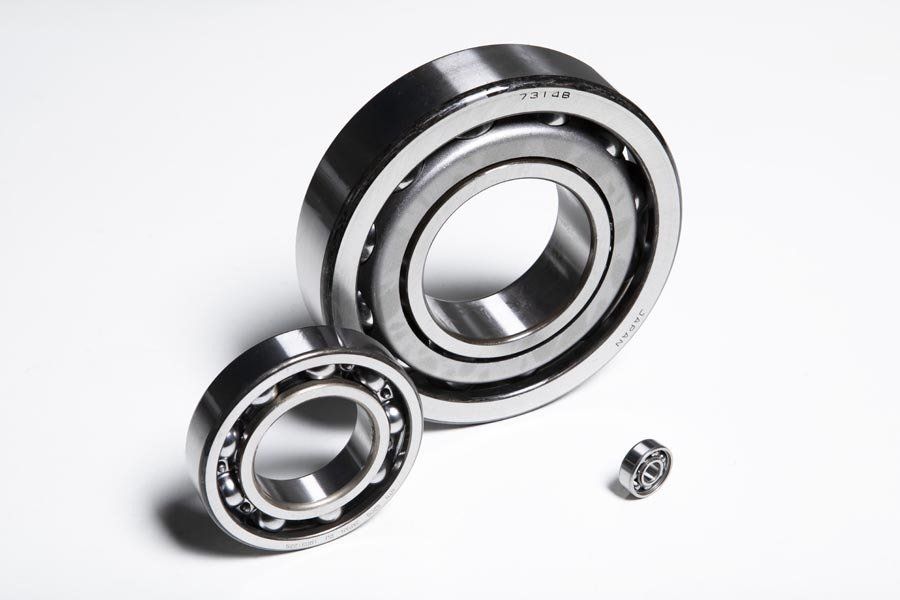

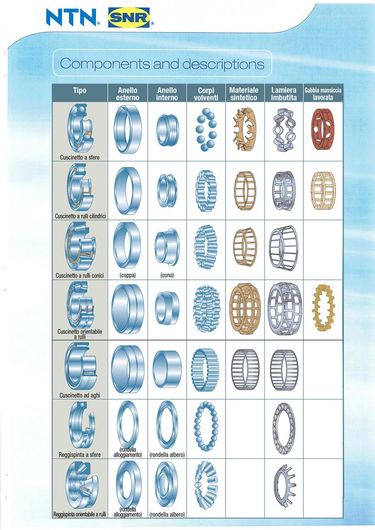

Cuscinetti a sfere e a rulli

I due tipi base di cuscinetti volventi si distinguono per i due tipi base di elementi volventi:

• sfere → cuscinetto a sfere
• rulli  → cuscinetto a rulli

Sfere e rulli si differenziano per il tipo di contatto con le piste.

Le sfere realizzano un contatto per punti con le piste dell'anello). Con l'aumentare del carico sul cuscinetto, il punto di contatto si trasforma in un'area ellittica. La piccola area di contatto consente un basso attrito di rotolamento, che permette ai cuscinetti a sfere di sopportare velocità elevate, ma ne limita la capacità di carico.

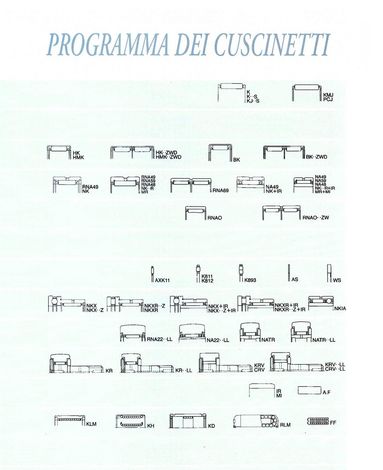

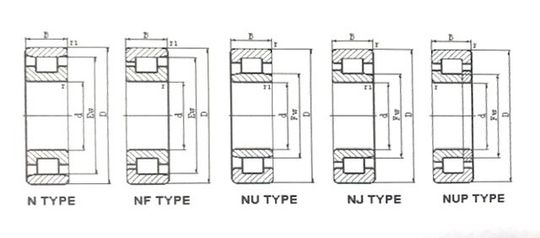

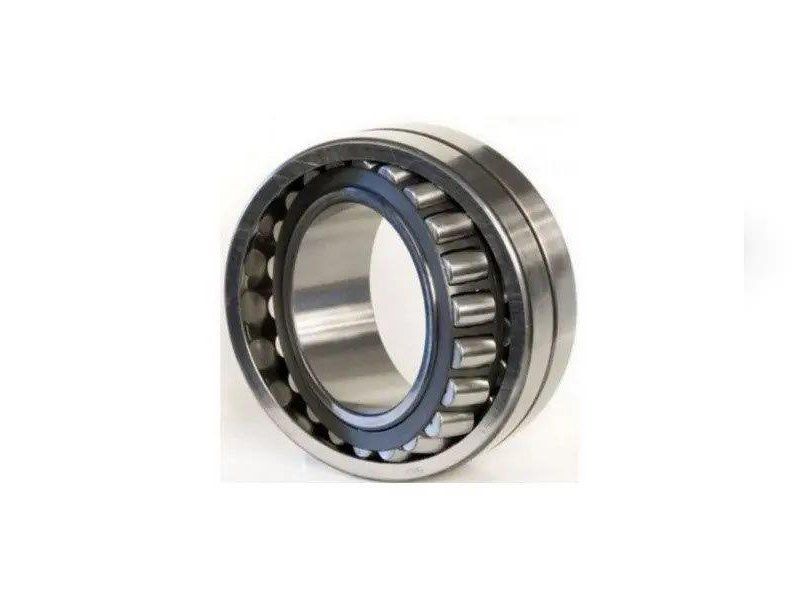

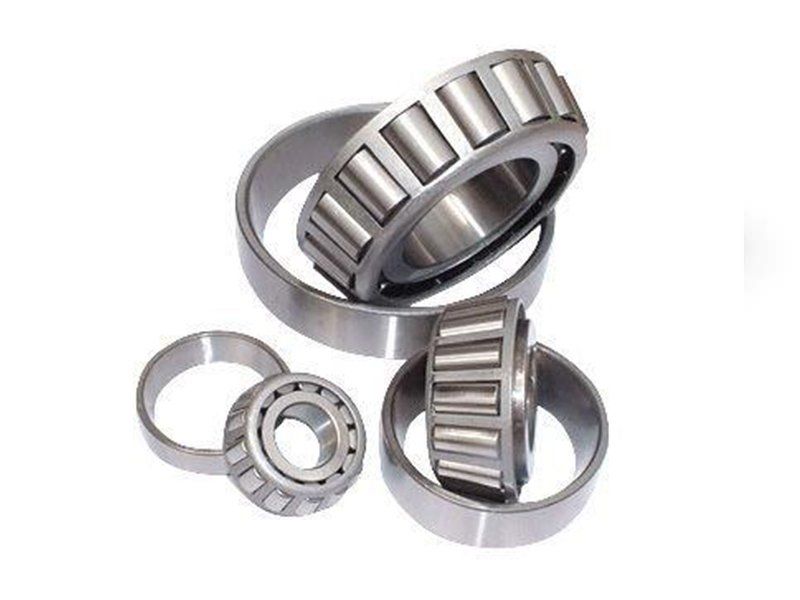

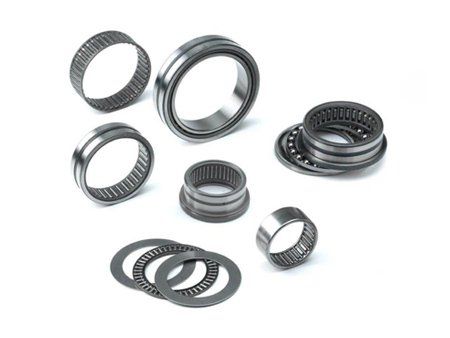

I rulli realizzano un contatto lineare con le piste dell'anello). Con l'aumentare del carico sul cuscinetto, la linea di contatto si trasforma in un'area piuttosto rettangolare. Data l'area di contatto più ampia, e quindi il maggiore attrito, i cuscinetti a rulli possono sopportare carichi più pesanti, ma velocità più basse rispetto agli omologhi a sfere.

Cuscinetti radiali e assiali

I cuscinetti volventi sono classificati in due gruppi in base alla direzione in cui agisce il carico che prevalentemente sopportano:

• Cuscinetti radiali
  I cuscinetti radiali sopportano carichi che agiscono in prevalenza in direzione verticale rispetto all'albero. Alcuni cuscinetti radiali possono sopportare carichi puramente radiali, mentre la maggior parte può sopportare anche alcuni carichi assiali in una direzione e, in alcuni casi, in entrambe le direzioni.).

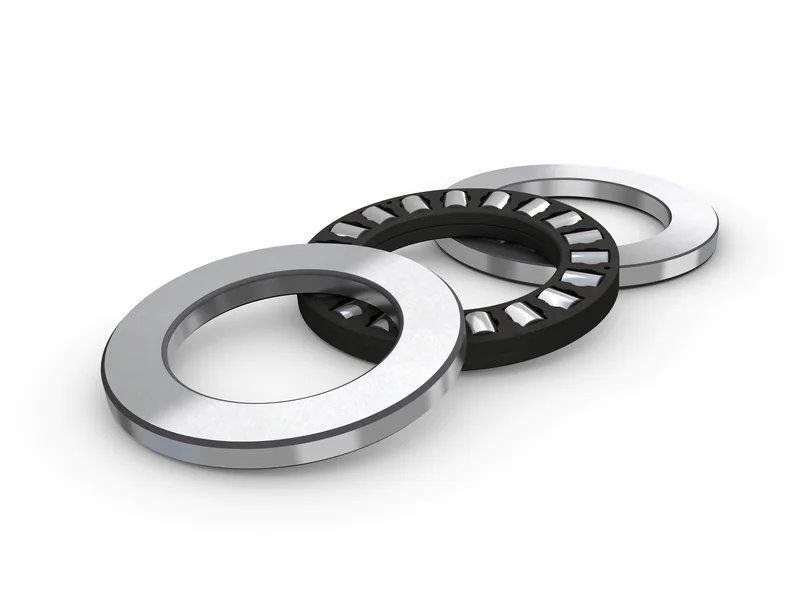

• Cuscinetti assiali
  I cuscinetti assiali sopportano carichi che agiscono prevalentemente lungo l'asse dell'albero. In base al design, i cuscinetti assiali possono sopportare carichi puramente assiali in una o ambo le direzioni), e alcuni possono sopportare anche carichi radiali (carichi combinati, ). Dato il loro design, i cuscinetti assiali non possono sopportare velocità analoghe a quelle dei cuscinetti radiali delle stesse dimensioni.

L'angolo di contatto determina il gruppo di appartenenza del cuscinetto. I cuscinetti con angolo di contatto ≤ 45° sono radiali, mentre gli altri sono assiali.

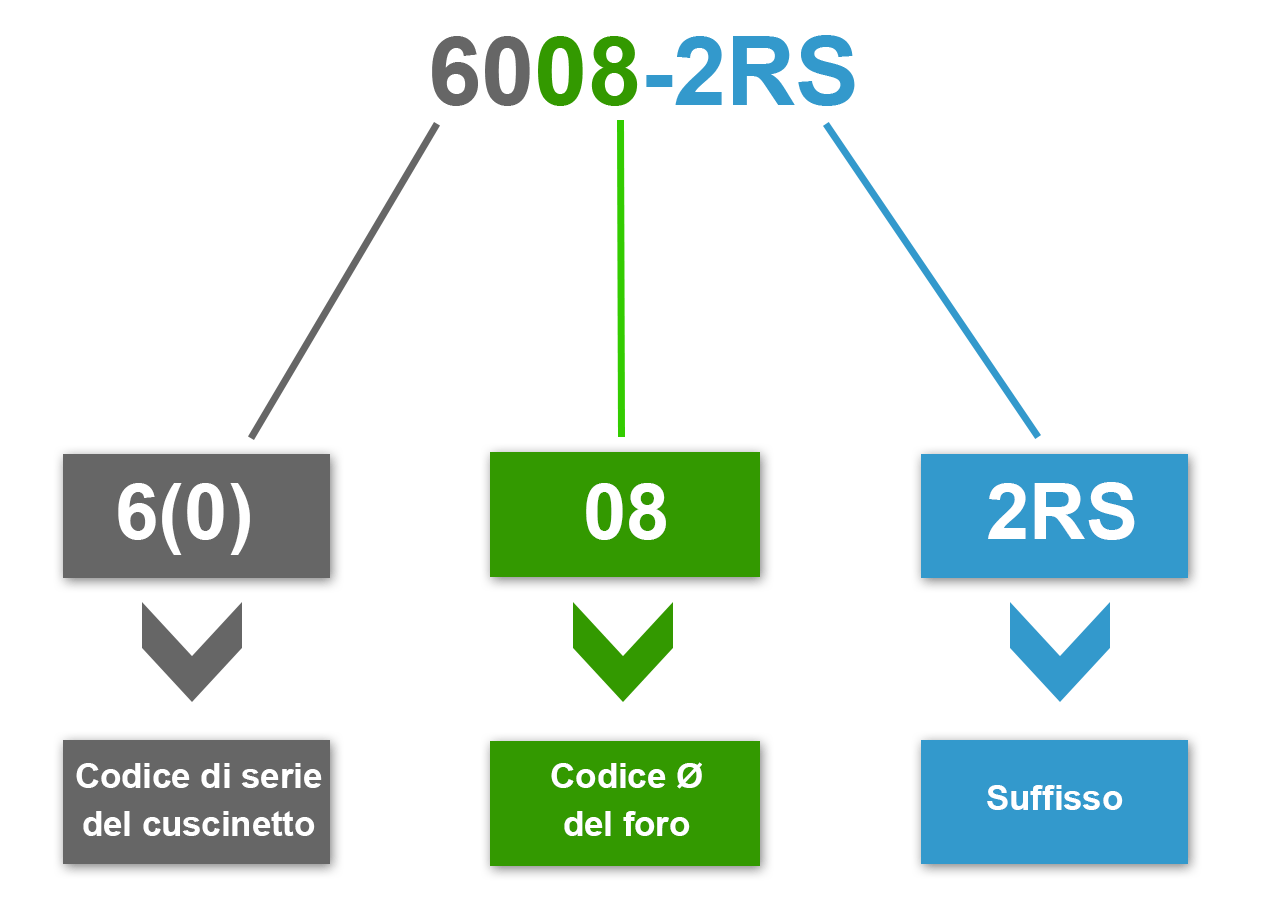

Le ultime due cifre del cuscinetto identificano

le dimensioni del foro del cuscinetto in mm.

• sigla 00 = foro 10 mm Es.6000
• sigla 01 = foro 12 mm Es 6001
• sigla 02 = foro 15 mm Es 6002
• sigla 03 = foro 17 mm Es 6003

• dal codice 60(04) per calcolare il diametro del foro del cuscinetto in mm bisogna moltiplicare il codice del diametro del foro
  ( 04 X 5 mm ) In questo caso si avrà
  un foro di 20 mm.

• sigla 04 = foro 20 mm Es 6004

Attenzioni alle eccezioni!

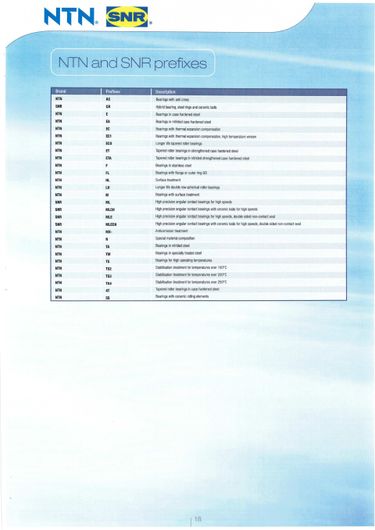

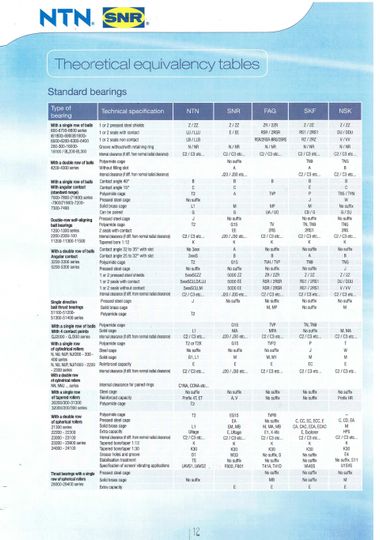

Di seguito un elenco dei principali suffissi:

• E                    = gruppo sfere rinforzato

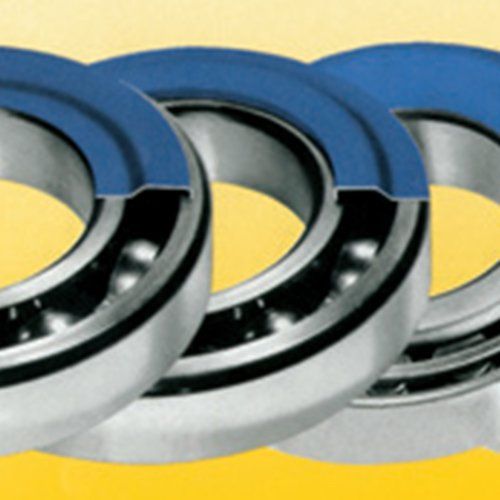

• 2RS                = tenute stagne ad entrambi i lati (in NBR)
• 2Z                  = parapolvere in entrambi i lati (metallico)
• RS                  = tenuta stagna solo da un lato (in NBR)
• Z                    = tenuta in metallo solo da un lato
• C3                  = gioco radiale interno maggiore del normale
• A                    = gabbia acciaio
• TN9/TVPB     = gabbia poliamide
• M                   = gabbia bronzo
• ECJ                 = gabbia acciaio

Panoramica prodotti linea FAG, schede tecniche e disegni CAD

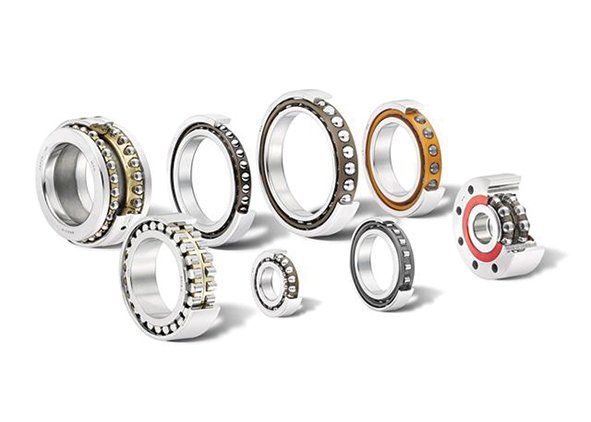

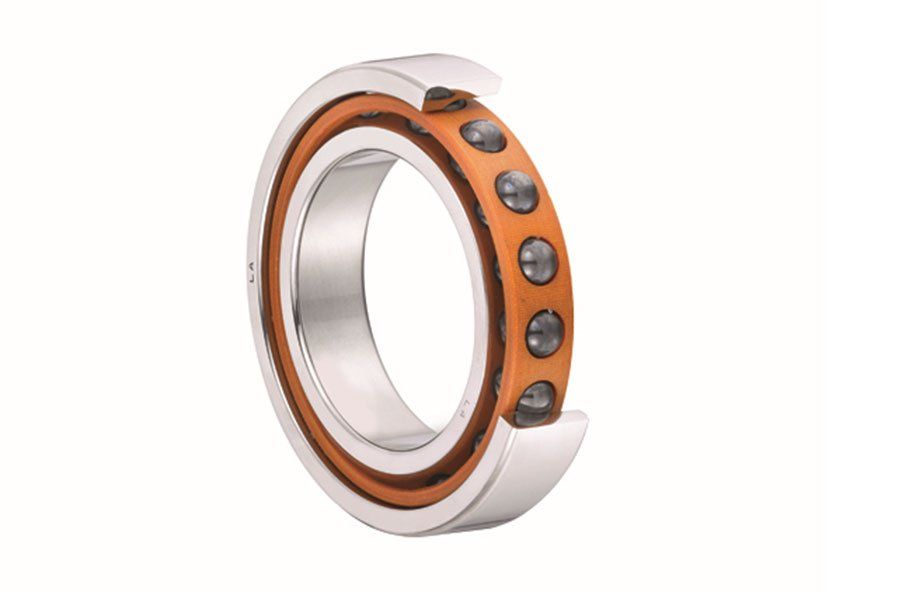

Cuscinetti di super precisione

Sopportano elevate velocità e capacità di carico, prolungata vita utile del cuscinetto, lunghi intervalli

di manutenzione e basso consumo di energia.
